KLAI-601堵漏灵是吸收国内外先进技术开发的高效、防潮、抗渗、堵漏内掺式材料，也是极好的粘结材料。该材料分别为速凝型(主要用于抗渗堵漏)和缓凝型(主要用于防潮、防渗)两种，均为单组份灰色粉料。

  主要特点

  1、无味、不燃、可用于饮用水工程。

  2、迎、背水面均可施工，施工方便。

  3、可带水施工，防潮、抗渗、快速堵漏。

  4、堵漏凝固时间任选，防水粘贴一次完成，粘结力强，抗渗抗压。

  5、与基体结合成整体，不老化，耐水性好。

  用 途

  主要适用于地下建筑物、墙面、沟道、水池、卫生间等的防水、防渗堵漏。

  注意事项

  1、产品保管

  该产品使用双层塑料袋真空包装，规格为1kg和5kg，外包装为纸箱包装，每箱净重20kg。该材料易受潮，应密封存放在干燥处，贮存期自生产之日起6个月。

  2、注意事项

  夏季烈日下施工，需加强湿养护，冬季-5℃以下施工需加占粉料重量1-3%的亚硝酸钠，

  雨中施工，需防止雨水冲坏防水层。

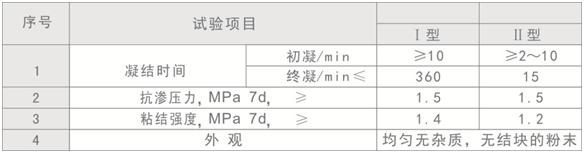

  技术指标 JC 900

  施工工艺

  1、施工工具

  (1)清理基面工具：铲子、凿子、锤子、钢丝刷、扫帚、抹布;

  (2)称料配料工具：水桶、秤、拌料盆(桶)、搅拌器;

  (3)堵漏工具：不同直径木棒;

  (4)上料工具：刮板、抹子、压子;

  (5)养护工具：盛水盆、喷水器、刷子。

  2、无渗水面施工

  基面处理：

  基面必须充分湿润至饱和(但无积水)，并要求牢固、干净、平整(不平处先用水泥砂浆或堵漏灵找平)。

  KLAI-601 无机防水堵漏材料(堵漏灵)

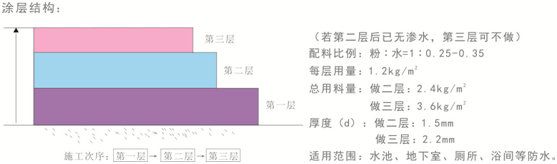

  刮抹工法：

  配料：

  无渗水面施工宜选用“KLAI”缓凝固型堵漏灵。将料按粉∶水=1∶0.25-0.35拌成腻子。

  上料：

  按“刮抹工法”的规定进行上料，先用抹子或刮板上第一层料;待涂层硬化后(手压不留指纹)将其喷湿(但不能有积水);再用抹子或刮板上第二层料。上料时，要稍用劲并来回使其密实，同时注意搭接。按具体工程掌握。

  保湿养护：

  待涂层硬化后，马上进行保湿养护以防粉化，第一次养护应小心以免破坏涂层，保养2-3天，养护方式可为：喷水、盖湿物、涂养护液等。在特别潮湿处，或在涂层上做?；げ慊蛘程椴?，可省去养护。

  3、渗水面施工

  基面处理：

  基面必须要牢固、干净、平整充分湿润至饱和(但无积水，不平处先用水泥砂浆或堵漏灵找平)。渗水严重的，可在底部打引水孔。

  配料：

  渗水面施工宜选用速凝型堵漏灵。将料按粉∶水=1∶0.25-0.35搅拌成腻子。

  上料：

  按“刮抹工法”的规定上料，若基面渗水严重，先在底部打引水孔降压，然后自上而下施工，具体做法用干布擦干基面迅速用抹子上第一层料，若有漏水先别管它，待涂层硬化后(手压不留指纹)将其喷湿(但不能有积水)，再用抹子或刮板上第二层料，若局部仍渗水，再加一层，直到不漏;最后按封堵工法封堵引水孔。上料时要稍用劲来回多次使其密实，同时注意搭接。按具体工程掌握每层用料约为1-1.5kg/m2。

  保湿养护：

  待涂层硬化后，马上进行保湿养护以防粉化，第一次养护应小心以免破坏涂层，保养

  2-3天。养护方式可为：喷水、盖湿物、涂养护液等。在特别潮湿处，或在涂层上做?；?

  层或粘贴块材，可省去养护。

  4、漏水口施工

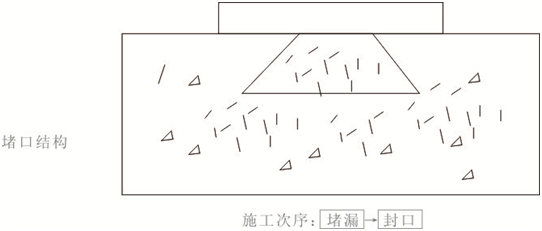

  堵漏工法：

  配料比例：粉∶水=1∶0.25或1∶0.3-0.35适用范围：漏水口堵漏。

  上料：

  根据口子形状堵漏灵捏成略小于口子尺寸的料团，放置一会儿(以手捏有硬感为宜)后塞进漏水口，并用木棒挤压，轻砸使其向四周挤实，即可瞬间止漏;然后在口子外面周围约10cm用抹子上一层刮料，堵漏前，口子周围可能要漏水的部位最好做防水处理，等涂层具有一定硬度后再 堵漏，否则水可能从周围渗出。

  保湿养护：

  待涂层硬化后，马上进行保湿养护以防粉化，第一次养护应小心以免破坏涂层，养护方式可为：喷水、盖湿物、涂养护液等。在特别潮湿处，或在涂层上做?；げ慊蛘程椴?，可省去养护。

  施工后检验、验收方法

  施工后，应认真检查整个工程的各个部分，特别是薄弱环节，发现问题查明原因并及时修复。对于潮湿环境，若没有施工质量问题而涂层表面仍有水，应考虑到潮气结露，这种现象等现场干燥后会自然消失。
