K11防水涂料是由有机材料和无机材料复合而成，该涂料兼有聚合物水泥防水涂料和无机防水堵漏材料两类材料的一些优点。能在潮湿的多种材质基面上直接施工，亦可用于旧瓷砖面表面拉毛，具有抗裂性、耐水性、耐候性、耐久性优异，无毒、无害、无污染、施工简单，工期短。在K11防水涂料施工过程中，往往会出现这样那样的问题，那么日常防水中常见的问题都有哪些？遇到这样的问题我们又该如何解决？
一、防水涂膜出现起粉现象
原因分析：
一般是由于出现了堆料很厚的情况，在没有完全干燥透的情况下，乳液没有形成完整涂膜，较少的水泥基材料水化不能完全固定填料导致起粉现象出现。
解决方法：
1、对阴角及时清理流坠物料
2、耐心等待防水层完全干燥后逐次涂刷至足够厚度

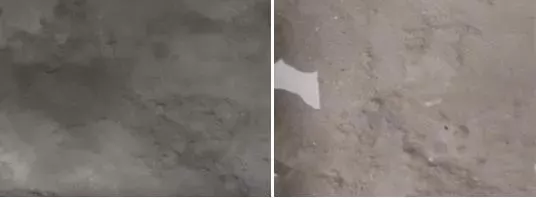

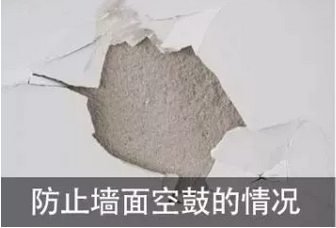

二、K11防水涂料与基层粘接不牢现象（掉砖现象）
原因分析：
一般情况是基层处理太差，很疏软的基层（如加气砖、轻质墙体、劣质砂浆基层），浮灰、细砂粒很多，强度很低；这会导致防水层容易出现脱皮现象，而贴砖后，因承受不住砖的重量而从防水层脱落。
解决方法：
1.基层应坚实、平整、无起砂、无空鼓、无裂缝
2.对于基层有浮浆、杂尘、凹凸不平、尖锐物等现象，需要进行修补抹平处理
三、K11防水涂料闭水起泡现象
原因分析：
其一，防水层之间起泡，这是因为表层防水层局部没有干透，导致局部有漏水缺陷，渗入后，乳液膜吸水溶胀导致防水膜拉伸起鼓；
其二，防水层与基层之间起鼓，这是因为防水层粘接不好，基层内部湿气过多，从而会给防水层一个渗透压，导致粘结差的区域出现起鼓现象。
解决方法：
注意：为避免防水层之间起泡，一定要待上一道涂膜完全干燥后再进行下一道涂膜的施工；防水层与基层之间起鼓，割掉起鼓部分，待潮气散尽，重新补涂。
四、防水层出现开裂
原因分析：开裂分为细部开裂和大面开裂
其一，阴角、管根开裂，这一般是因为立面的流挂导致防水层过厚，应力收缩很大，并且直角阴角结构导致应力无法释放，从而使得拉力过大导致开裂。
其二，大面开裂，一般是因为基层不平整，有裂缝导致缝隙处堆料，过厚才会引起大面的开裂，另外，对JS防水涂料，掺入水泥也极易导致开裂现象出现；
解决方法：
1.对于阴阳角、管根、地漏等细部节点部位，要做抹八字角或抹弧细部处理。
2.基层要坚实、平整、无起砂、无空鼓、无裂缝，对于基层有浮浆、杂尘、凹凸不平、尖锐物等现象，需要进行修补抹平处理。

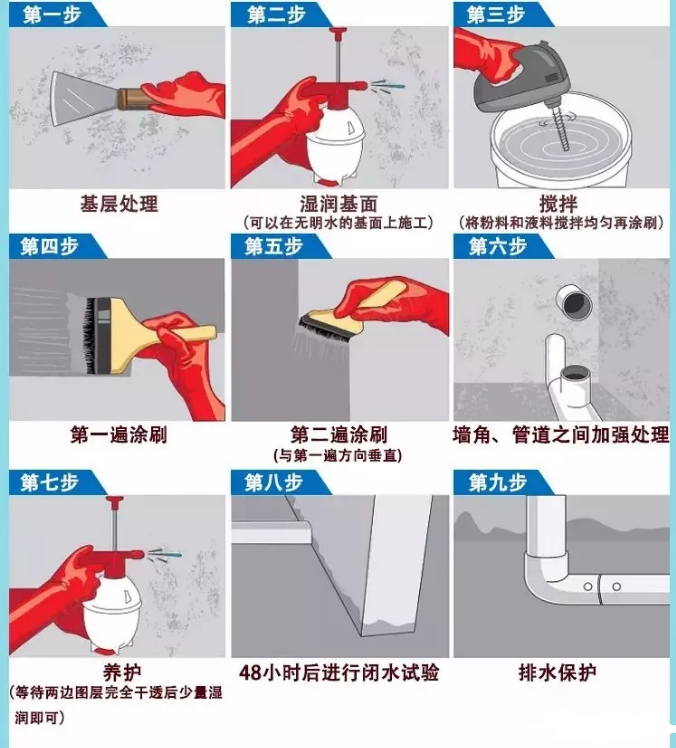

K11防水涂料使用小窍门

1、搅拌：先倒入液料，搅拌均匀后倒入粉料，用电动搅拌器充分搅拌均匀；为了减小浆液中的气泡，需要静置几分钟再重复搅拌一次；
2、涂刷：基层应该充分润湿但不能有明水，尽量减少浮灰。较好的基层润湿即可，如加气砖、轻质墙体，劣质砂浆基层等需进行抹平处理。对阴角切记控制厚度，不能堆料。第一遍尽量薄涂，第二遍和第三遍正常涂刷；一定要前一遍完全干燥后再进行下一道涂刷。

3、闭水：必须完全干燥后再做闭水试验。

相关推荐

1、K11防水浆料

2、K11防水涂料施工中存在的问题及解决方案

3、K11防水涂料选购四大误区

4、防水涂料选购小知识
