复合防水做法就是把防水卷材和防水涂料粘结在一起，发挥各自的优势，共同作用形成一个有效的复合防水层。卷材与涂料复合使用时两者应具有相容性，既不产生有害的反应，又要具有良好的粘结性能。但是对于两种材料是否相容目前没有相关的试验数据可以参考。

本研究对防水卷材和涂料复合后的「粘结剥离性能」进行考察，以期为防水材料相容性的研究提供参考，为复合防水层设计时的选材提供帮助。

实验部分

卷材：

1）SBS改性沥青防水卷材（下称SBS卷材）：Ⅱ型、4 mm厚；

2）自粘聚合物改性沥青防水卷材：N类、Ⅰ型、PE膜，1.5 mm厚；

3）PVC防水卷材：H类、1.2 mm厚；

4）TPO防水卷材：P型、1.5 mm厚；

5）EPDM防水卷材：1.5 mm厚；

6）EVA防水板：1.5 mm厚；

7）HDPE防水板。

将上述7种防水卷材分别记为A、B、C、D、E、F、G。

涂料：

1）JS防水涂料；

2）聚氨酯防水涂料；

3）热熔橡胶沥青防水涂料。

将上述3种防水涂料分别记为1#、2#、3#。

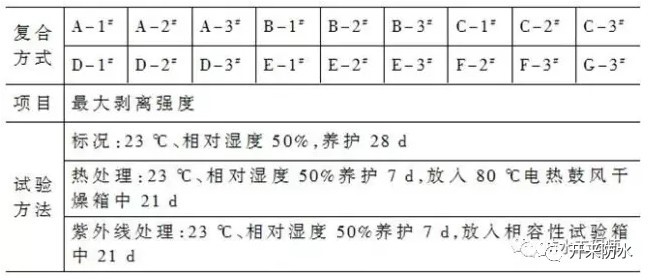

选取防水卷材和防水涂料复合后的粘结剥离强度作为检测对象，包括标准条件养护、热处理以及紫外线处理后的剥离强度。试验方案如下：

结果与分析

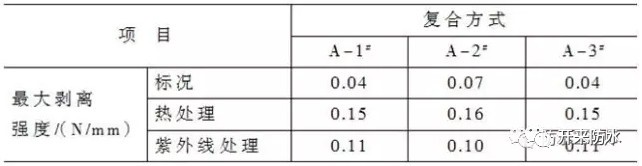

1）SBS卷材与JS防水涂料、聚氨酯防水涂料、热熔橡胶沥青防水涂料复合后的粘结剥离性能

从试验现象看，JS防水涂料及聚氨酯防水涂料与SBS卷材粘接后很容易彼此分离，且相互之间不存在黏性。热熔橡胶沥青防水涂料由于自身是黏稠状且具有蠕变性，与SBS卷材粘接后尽管剥离强度数值偏低，但仍具有较好的黏性，能?；ぞ聿牟槐黄苹?，同时能适应基层的变形和开裂。

2）自粘聚合物改性沥青防水卷材与JS防水涂料、聚氨酯防水涂料、热熔橡胶沥青防水涂料复合后的粘结剥离性能

从试验现象看，与JS防水涂料复合后进行剥离试验的过程中，自粘聚合物改性沥青防水卷材的沥青层有一部分牢牢附着在JS防水涂料表面，两者很好地粘合在一起。与聚氨酯防水涂料及与热熔橡胶沥青防水涂料复合粘接时，自粘聚合物改性沥青防水卷材的沥青层几乎与涂料层紧紧粘接在一起，剥离过程中只剩下PE膜。

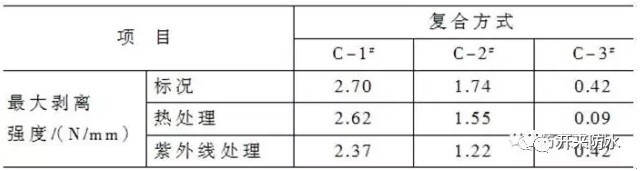

3）PVC防水卷材与JS防水涂料、聚氨酯防水涂料、热熔橡胶沥青防水涂料复合后的粘结剥离性能

PVC防水卷材与JS防水涂料及聚氨酯防水涂料复合后的粘结剥离性能较好，且标况条件下的剥离强度＞热处理后的剥离强度＞紫外线处理后的剥离强度。PVC防水卷材与热熔橡胶沥青防水涂料复合后的粘结剥离强度较低。

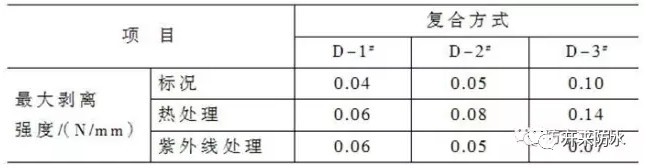

4）TPO防水卷材与JS防水涂料、聚氨酯防水涂料、热熔橡胶沥青防水涂料复合后的粘结剥离性能

TPO防水卷材与3种防水涂料复合后的粘结剥离强度在标况条件、热处理、紫外线处理后都比较低。试验过程中也发现，在剥离过程中TPO防水卷材与3种防水涂料之间都很容易分离。本研究采用的TPO防水卷材为P型产品，表面光滑，与涂料的复合粘结剥离性能不佳。建议在进行复合防水施工时采用配套胶粘剂，或者选择带纤维背衬L型的TPO防水卷材。

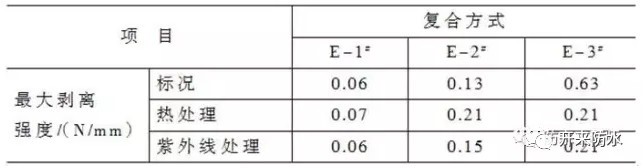

5）EPDM防水卷材与JS防水涂料、聚氨酯防水涂料、热熔橡胶沥青防水涂料复合后的粘结剥离性能

EPDM防水卷材与3种防水涂料复合后的粘结剥离强度在标况条件、热处理、紫外线处理后都比较低。试验过程中发现在剥离过程中EPDM防水卷材与3种防水涂料很容易分离，复合效果很差，达不到复合防水层的要求。

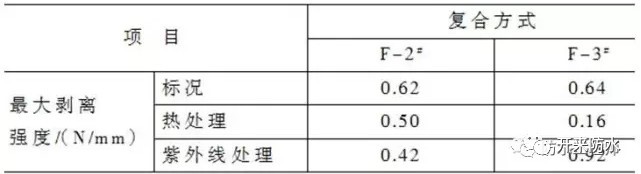

6）EVA防水板与聚氨酯防水涂料、热熔橡胶沥青防水涂料复合后的粘结剥离性能

由于EVA防水板表面比较光滑，与聚氨酯防水涂料直接复合的情况并不理想，在复合过程中粘接不牢固，容易移动；并且EVA防水板材质较硬，与聚氨酯防水涂料不容易完全贴合，粘结区域容易产生空隙，进而影响剥离性能。热熔橡胶沥青防水涂料在融化过程中，由于温度较高，在复合时会造成EVA防水板表面严重褶皱翘边。

7）HDPE防水板与热熔橡胶沥青防水涂料复合后的粘结剥离性能

HDPE防水板与热熔橡胶沥青防水涂料的复合是采用刷涂方式，热处理及紫外线处理后基本没有变化。

相关推荐

1、防水涂料哪种好？卫生间防水涂料种类有哪些？

2、卫生间裂缝漏水如何处理？

3、地面防水施工注意事项有哪些？

4、SBS防水卷材搭接宽度多少？
